關于恒壓(CV)電源和恒流(CC)電源
電源是向負載提供電能的裝置，有電壓源和電流源兩種。一般來說，“電源”通常是指電壓源，但也有提供電流的電流源。
將輸入的電能轉換成所需形式并輸出的電源電路稱為“電源電路”。電源電路大致可分為“恒壓電源”和“恒流電源”。
所以，電源實際上也是一種可用于調整某些參數的回饋系統。功率控制環路可以在恒定電壓條件下調節電壓。
電源回饋控制環路也可以在恒定電流條件下，可以調節電流。
恒壓電源CV
CV模式是 Constant Voltage 的簡稱。恒壓電源是一種將輸出電壓控制在恒定水平的電源電路。無論負載如何，它始終提供恒定電壓，電壓不隨輸入電流的變化而變化，這種CV模式的恒壓電源廣泛用于電子電路。
大多數電子電路設計為在恒定電壓下工作，因?yàn)槿绻妷阂砸馔夥绞讲▌?dòng)，它們將無法正常工作。
恒流電源(CC)
CC模式是 Constant Current 的簡稱。恒流電源是將輸出電流控制在恒定水平的電源電路,負載電流保持不變,不隨輸入電壓的變化而變化，因此恒流電源用于為 LED 照明供電和為可充電電池充電。
LED照明的亮度是由電流值決定的，所以如果電流值有波動，亮度也會隨之變化。這對于小LED屏來說問題不大，但是對于大燈來說，亮度的變化是看得見的，所以需要穩定的電流。
另外，充電電池充電時，由于充電電池的特性，電壓和電流是不成正比的。因此，使用恒流電源，無論施加在電池上的電壓如何，都會提供電流。
電壓源和電流源之間的轉換 (CV/CC)
電壓源和電流源可以等效地相互轉換。當施加在負載上的電壓和流過負載的電流相同時，電壓源和電流源的作用就如同具有相同的值和功能。
換句話說，電壓源可以等效轉換為對負載做同樣功的電流源，電流源可以等效轉換為對負載做同樣功的電壓源。
當電源在CV模式下運作，電源會根據程序設定或手動輸入的電壓值來調節并穩定電壓，直到負載消耗的電流I=Limit限定值。一旦所提供的電流達到電流限制（比如阻性負載的值減小使得電流增大至Limit），電源會從CV模式切換為CC模式。變?yōu)镃C模式后，電源將根據設定的電流值來穩定電流，電壓將隨著Rload的減小而減小，因?yàn)榇藭r(shí)已經不是恒壓控制了。
相反的，如果電源在CC模式下運行時，電源會根據程序設定或手動輸入的電流值來調節并穩定電流，直到負載的電壓V=Vset。一旦所提供的電壓達到電壓限制（比如阻性負載的值增大使得電壓增大至Vset），電源將由CC模式轉換為CV模式（Rload增加至V=Vset時仍繼續增加，下一時刻使得恒流控制失效，進而電流變化）。變?yōu)镃V模式后，電源將根據設定的電壓值來穩定電壓，電流將隨著Rload的增大而減小，因?yàn)榇藭r(shí)已經不是恒流控制了。
可變開關電源 (CP/CR)
有些電源是“可變開關電源”，可以切換模式以啟用各種輸出。除了恒壓(CV)模式和恒流(CC)模式外，還可根據應用提供恒功率(CP)模式、恒阻(CR)模式等輸出。

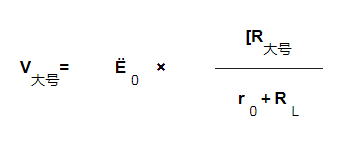

穩定原則恒壓源電路如下圖所示。電壓源包含電源和內部電阻r0，它們與電源串聯。端電壓V L由下式表示。
因此，當內部電阻r 0與負載電阻R L相比足夠小時，V L ≒E 0。這導致恒定的端子電壓V大號無論負載電流I的大號。
恒流電源的電路如下圖所示。恒流電源的內阻與電源并聯。輸出電流I L由下式表示。
當內阻r 0為∞時，I L ≒I 0。這使得負載電流 I L恒定。
具有保持V L和I L恒定等機制的電源稱為直流穩壓電源。
直流穩壓電源的種類包括在輸入和輸出之間插入控制電路以穩定電壓和電流的“串聯穩壓電源”，以及通過轉動輸入產生高頻的“開關電源”斷斷續續，然后整改控制穩定。
直流穩壓電源大致分為即使負載變化也輸出電壓穩定的“直流恒壓電源”和輸出電流穩定的“直流恒流電源”。
可編程直流電源自動切換到恒壓 (CV) 模式或恒流 (CC) 模式，具體取決于電壓和電流設置以及連接的負載。
